« La véritable gloire de la science, c’est de rendre l’invisible visible. »
James Clerk Maxwell
En physique, le champ magnétique est une grandeur fondamentale qui permet de décrire l’action des aimants, des courants électriques et du champ magnétique terrestre. Invisible mais mesurable, il joue un rôle central dans de nombreux phénomènes naturels et technologiques, de l’orientation d’une boussole aux applications médicales comme l’IRM.
Dans cet article, tu vas comprendre la définition du champ magnétique, la manière dont il est représenté par les lignes de champ magnétique, leur orientation dans l’espace, ainsi que les principales applications du champ magnétique au programme de physique. Grâce à des explications progressives, des exemples concrets et des visualisations, tu pourras saisir comment cette notion structure notre compréhension du monde physique.
Champ magnétique : définition et nature physique
Origine du champ magnétique : des aimants naturels à la science moderne
Découvert dès l’Antiquité avec les aimants naturels (magnétite), le champ magnétique fut longtemps une curiosité avant d’être formalisé. Au XVIIe siècle, William Gilbert montra que la Terre se comporte comme un gigantesque aimant. Puis, au XIXe siècle, Oersted révéla que le courant électrique crée un champ magnétique, unifiant ainsi deux mondes jusque-là séparés : électricité et magnétisme.
Le champ magnétique comme grandeur physique vectorielle
Le champ magnétique est une grandeur vectorielle, notée B. À tout point de l’espace, il associe une intensité et une direction. Son unité est le tesla (T) dans le système international.
Pour le percevoir intuitivement, on imagine son action sur une sonde de référence, par exemple une petite boussole ou une charge en mouvement. Là où pointe la boussole, c’est la direction du champ.
Lignes de champ magnétique : définition, sens et rôle
Définition des lignes de champ magnétique
Les lignes de champ sont des courbes imaginaires, tracées de manière à ce que la tangente en chaque point indique la direction du champ magnétique en ce point. Leur densité traduit la valeur du champ : plus elles sont serrées, plus le champ est intense.
Orientation des lignes de champ magnétique

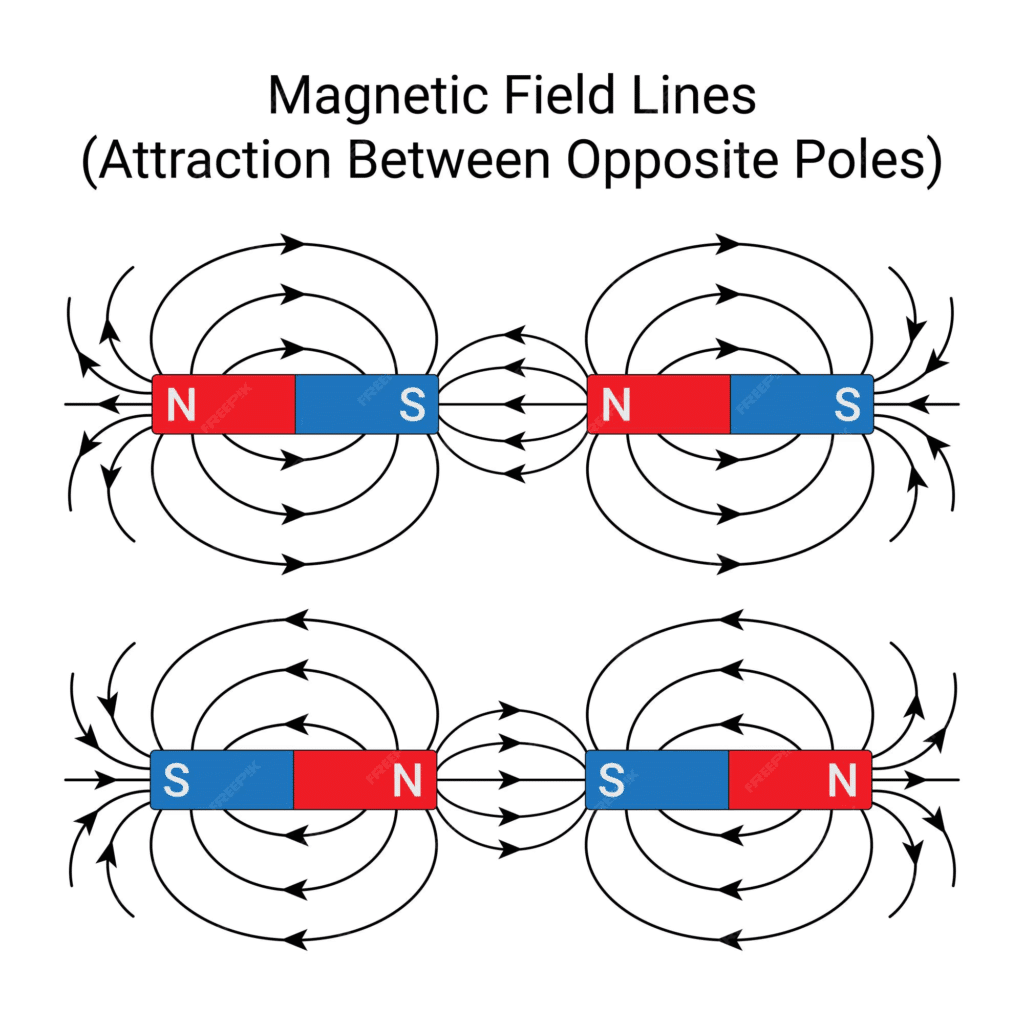

- Autour d’un aimant droit, les lignes sortent du pôle nord et entrent par le pôle sud.
- Attention : à l’intérieur de l’aimant, les lignes se referment, bouclant le circuit magnétique. Autrement dit, les lignes de champ magnétique forment toujours des boucles fermées.
C’est une différence fondamentale avec les champs électriques : alors que ceux-ci peuvent émerger de charges isolées, il n’existe pas de « monopôle magnétique » connu à ce jour.
Comment visualiser les lignes de champ magnétique ?

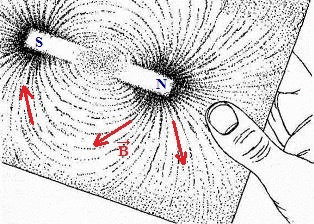

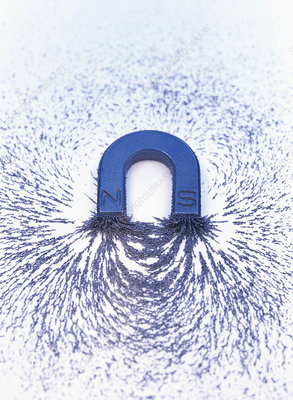

L’expérience classique des limaille de fer dispersées autour d’un aimant sur une feuille illustre à merveille ces lignes, qui apparaissent comme si elles étaient réelles. En réalité, ce sont les grains de limaille qui s’orientent selon le champ, révélant la structure invisible.
Sources et orientation du champ magnétique (aimants, courants, Terre)
Champ magnétique créé par un aimant permanent
Un aimant permanent crée un champ magnétique lié à l’alignement microscopique des moments magnétiques des électrons dans la matière. Cet ordre confère des pôles magnétiques macroscopiques.
Champ magnétique créé par un courant électrique
Selon la loi de Biot et Savart (1819), tout courant électrique crée un champ magnétique autour de son conducteur. Ce champ est orienté suivant la règle bien connue de la « main droite » : si tu places ton pouce dans le sens du courant, tes doigts s’enroulent dans le sens des lignes de champ.

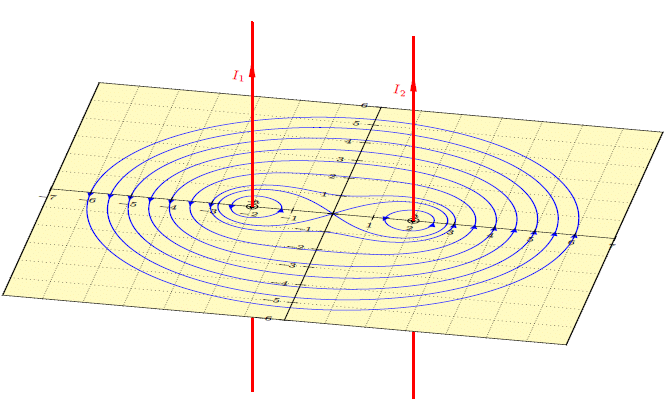

Pour un fil rectiligne, les lignes forment des cercles concentriques autour du fil.
Pour une bobine, elles s’additionnent et créent un champ homogène à l’intérieur, comparable à celui d’un aimant droit.

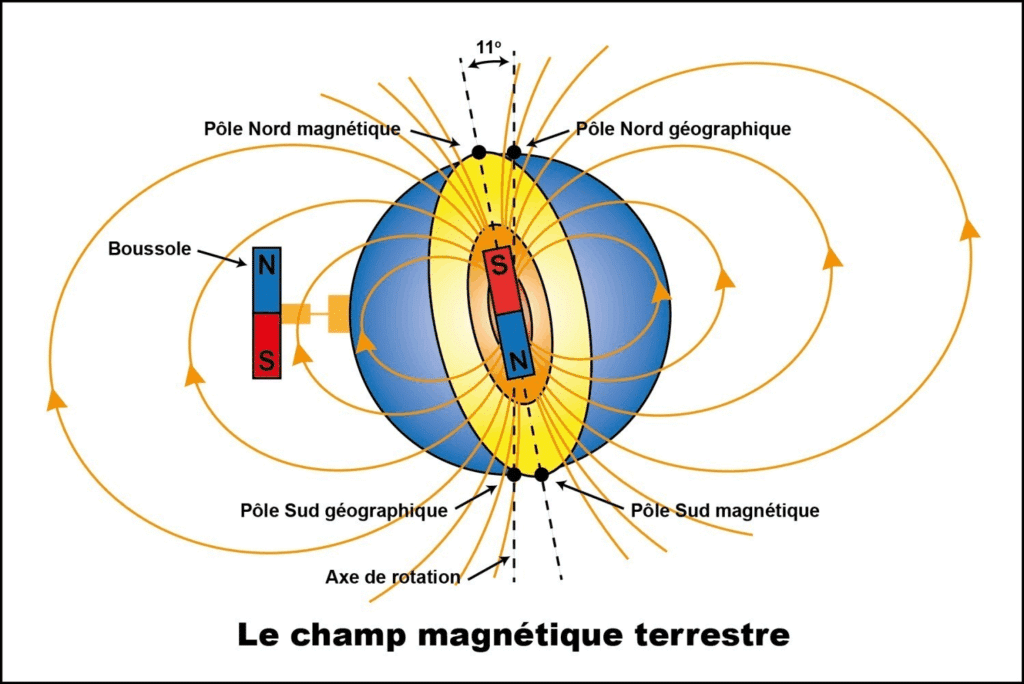

Le champ magnétique terrestre et la boussole

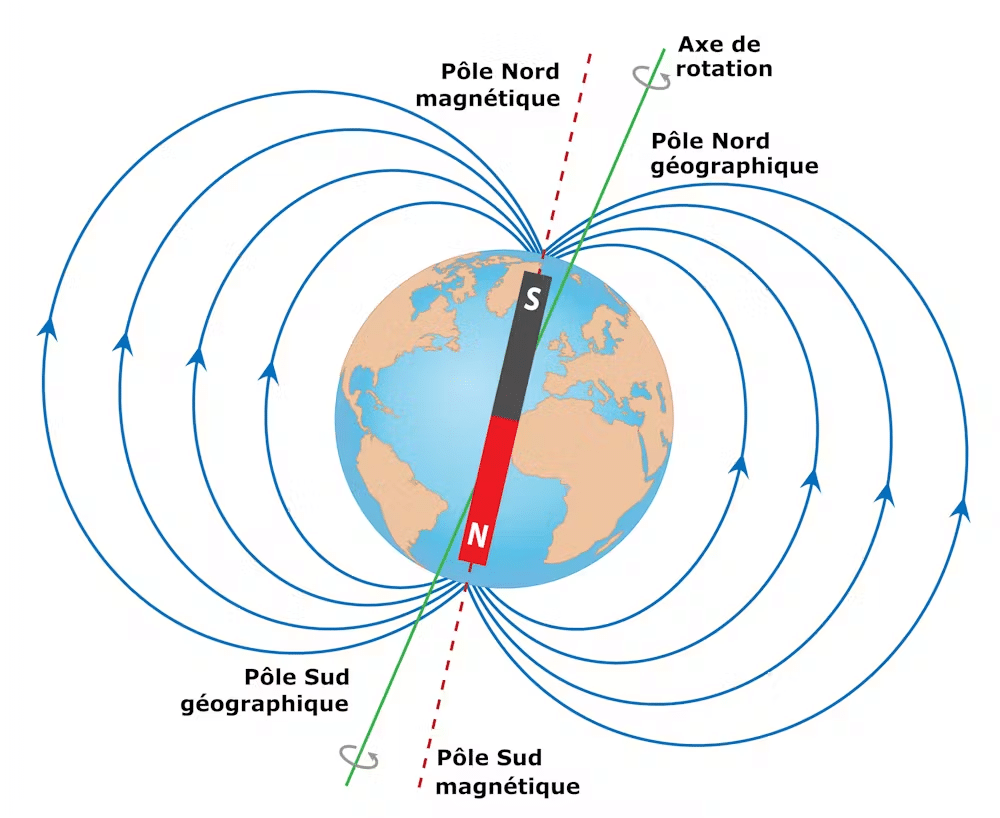

La Terre elle-même est un gigantesque dipôle magnétique. L’aiguille aimantée de ta boussole s’oriente le long des lignes de champ de ce géant invisible.
Caractéristiques du champ magnétique : intensité, homogénéité et effets
Intensité et homogénéité
Le champ magnétique peut être intense (jusqu’à plusieurs teslas dans des aimants supraconducteurs), ou très faible, comme celui de la Terre (environ 50 μT).
- Dans un solénoïde long, le champ est presque homogène à l’intérieur.
- Dans l’espace autour d’un fil isolé, il est très inhomogène, diminuant avec la distance.
Force de Lorentz : interaction entre champ magnétique et charges en mouvement
Une charge q en mouvement de vitesse v dans un champ magnétique B subit une force donnée par la loi de Lorentz :
Cette force, perpendiculaire à la fois à la vitesse et au champ, conduit les charges à décrire des trajectoires courbes ou circulaires. C’est ce qui explique le fonctionnement des cyclotrons ou l’apparition des aurores polaires.
Applications du champ magnétique dans la vie quotidienne et la technologie
Les instruments d’orientation
La boussole, invention millénaire, repose sur la capacité d’une aiguille aimantée à s’aligner avec le champ magnétique terrestre. Sans ce principe, la navigation maritime n’aurait jamais pris son essor.
Les moteurs et générateurs électriques
Lorsque des bobines sont parcourues par un courant, un champ magnétique apparaît. L’interaction entre ce champ et des charges en mouvement est à l’origine de la force motrice des moteurs électriques et de la génération d’électricité dans les alternateurs.
L’imagerie médicale
L’IRM (Imagerie par Résonance Magnétique) utilise un champ magnétique puissant (1,5 à 3 T) pour aligner les spins nucléaires, puis recueillir le signal émis permettant d’obtenir des images d’une finesse incroyable du corps humain.
Le transport futuriste

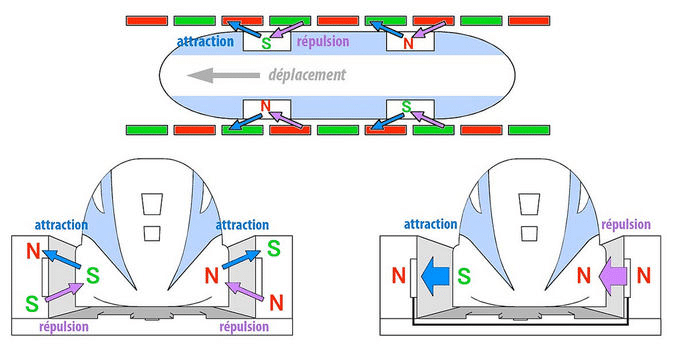

Les trains à sustentation magnétique exploitent des champs puissants pour léviter au-dessus des rails, réduisant le frottement et permettant d’atteindre des vitesses records.
Le stockage et traitement de l’information
Les disques durs utilisent le champ magnétique pour encoder les données. Chaque zone magnétisée correspond à un bit d’information.
Les limites et mystères du champ magnétique
Si nous savons exploiter le champ magnétique, certaines questions demeurent ouvertes :
- Existe-t-il un monopôle magnétique, l’équivalent isolé du pôle nord ou sud ?
- Comment exploiter les champs supraconducteurs sans coûts énergétiques colossaux ?
- Quelles limites fondamentales dans l’intensité d’un champ sont atteignables avant d’altérer la matière elle-même ?
Ces interrogations nourrissent encore aujourd’hui la recherche en physique fondamentale et appliquée.
Quiz sur le champ magnétique : teste ta compréhension
- Quelle est la particularité des lignes de champ magnétique comparées aux lignes de champ électrique ?
- Cite deux exemples de production de champs magnétiques dans la vie quotidienne.
- Quelle est la règle pratique utilisée pour déterminer le sens des lignes autour d’un conducteur ?
- Quelle est l’ordre de grandeur du champ magnétique terrestre ?
- Donne un exemple médical et un exemple industriel où le champ magnétique est exploité.
Réponses :
- Les lignes magnétiques forment toujours des boucles fermées, contrairement aux lignes électriques.
- Aimants permanents, courants dans des fils.
- La règle de la main droite.
- Environ 50 microteslas.
- IRM en médecine, moteurs électriques en industrie.
Ressources pour approfondir
- Expériences visuelles : limaille de fer et aimant, électroaimant artisanal.
- Simulations numériques : PhET Colorado, « Magnet and Compass ».
Conclusion : comprendre le champ magnétique et ses applications
Le champ magnétique est une réalité invisible qui structure notre environnement de manière spectaculaire. Grâce aux lignes de champ, tu peux visualiser ses directions et ses intensités, comprendre pourquoi une boussole s’oriente, pourquoi ton disque dur mémorise tes fichiers, ou pourquoi un train peut flotter sans rails apparents.
